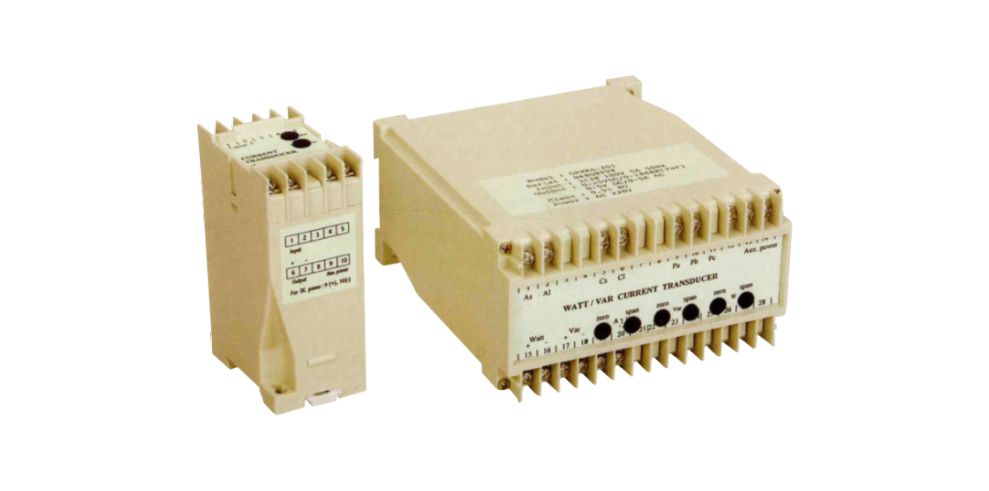

一、概述
ZQ5系列變送器，采用專用芯片、超線性電壓、電流互感器，配以電腦檢測校驗系統，按國際質量保證體系ISO 9001： 2000組裝生產，規格齊全,有電壓、電流、有功功率、無功功率、有功電能、無功電能、頻率、功率因數、負序電壓、負序電流等全系列各種規格的電量變送器。該系列變送器集成化程度高，工作更加可靠，具有優異的溫度特性和長期穩定性，良好的抗電沖擊性能和過載能力，高水準的精確度和線性度，是一種不需要經常校驗和維護、完全可信賴的理想的第三代電量變送器。
ZQ5系列變送器符合IEC、ANSI、BEAMA等相關標準的要求，達到國際同類產品的先進水平。
二、技術條件
引用標準： GB/T 13850-1998 ( IEC688-1992)
準確度等級：0.5%
長期穩定度：≤±0.2%/年，無累計誤差
溫度影響： ≤100ppm/°C
響應時間：＜4 0 0ms
輸出紋波：＜1. 0% （峰-峰值）
輸入功耗：電流V0. 2VA,電壓＜0. 1VA
工作頻率： 標稱頻率 ±10%
輸出負載: 電流輸出 最大10V壓降
電壓輸出 額定2mA最大 5mA輸出
輸岀負載影響:＜0.2% （額定負載范圍內）
輔助電源： 額定電壓80%-120%額定頻率90%-110%
允許過量輸入：電流2倍連續20倍1秒電壓最大2倍連續
電壓試驗：輸入/輸岀/電源與外殼之間2kV AC lmin IEC866
沖擊試驗：ANSI C37. 90a/ 1 9 7 3 , IEC 2 5 5-4
（5kV 1. 2/50us脈沖電壓）
校正幅度：滿度最小±3%,零點最小±1%
磁場影響：0. 4kA/m磁場強度變化V0. 05%
工作條件： 溫度-10~55°C相對濕度≤95%無凝露
貯藏條件： 溫度_40?70°C 相對濕度≤95%無凝露
