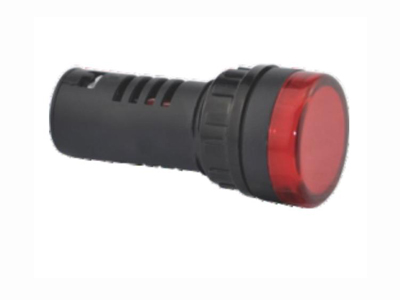

產品概述

ZQAD22系列指示燈均采用高亮純色LED發光芯片為光源，壽命長、耗能低、體積小、重量輕，是XD型各類白熾燈和氖燈指示燈的更新換代產品。我廠相繼推出的AD22-22型、AD22-16型指示燈以高亮度高，可靠性好，造型美觀和制作精巧為特點，普遍得到廣大用戶的好評，為滿足用戶日益提高的品質和審美要求，我們又開發出AD22-22雙色燈、位置指示器、閃光蜂鳴器及超短型指示燈，并采用了與LA31系列按鈕風格相一致的外觀設計，燈罩內可刻印各種國際標準符號或定制符號，燈罩采用高強度聚碳酸酯制成，具有良好的抗沖擊性能，內置螺釘式接線，更安全、方便，所有的改進都將使您的選用更方便，設計更完美。

產品用途

ZQAD22系列指示燈適用于電力、電訊、機床、船舶、紡織、印刷、礦山機械等設備的線路中作指示信號、預告信號、事故信號及其他指示用信號。

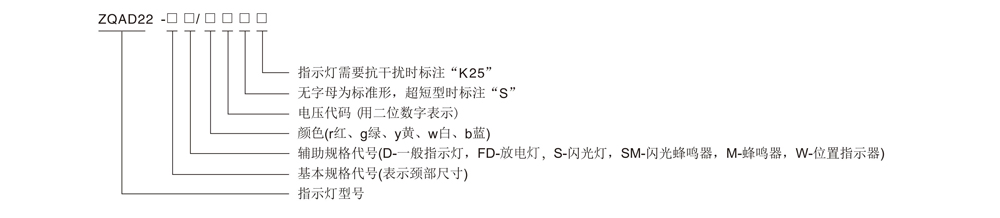

產品型號

適用環境

• 環境溫度:-25℃~+55℃
• 空氣相對濕度：≤98%;
• 震動環境：在振動頻率為-2-50Hz加速度為0.7g下能正常工作；
• 污染等級：3級；
• 安裝類別：Ⅲ類；
• 濕熱環境：有“TH”標志的能在濕熱帶環境下工作。

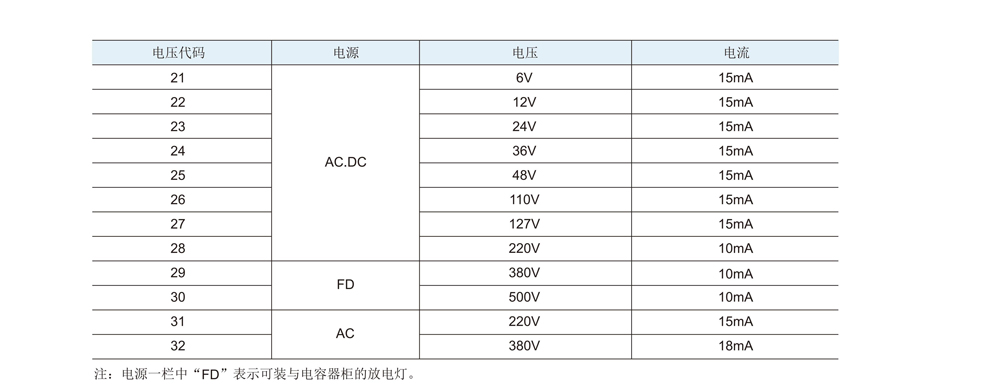

電壓電流及代碼對照表

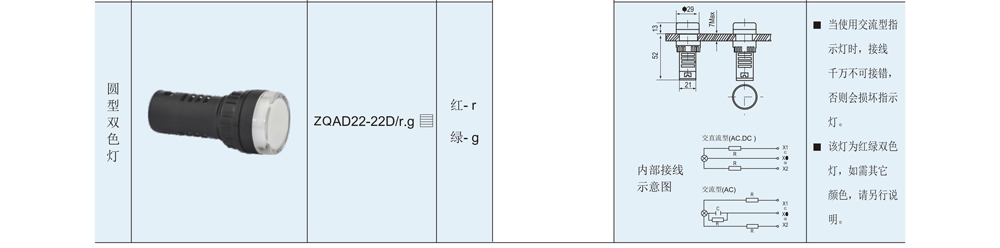

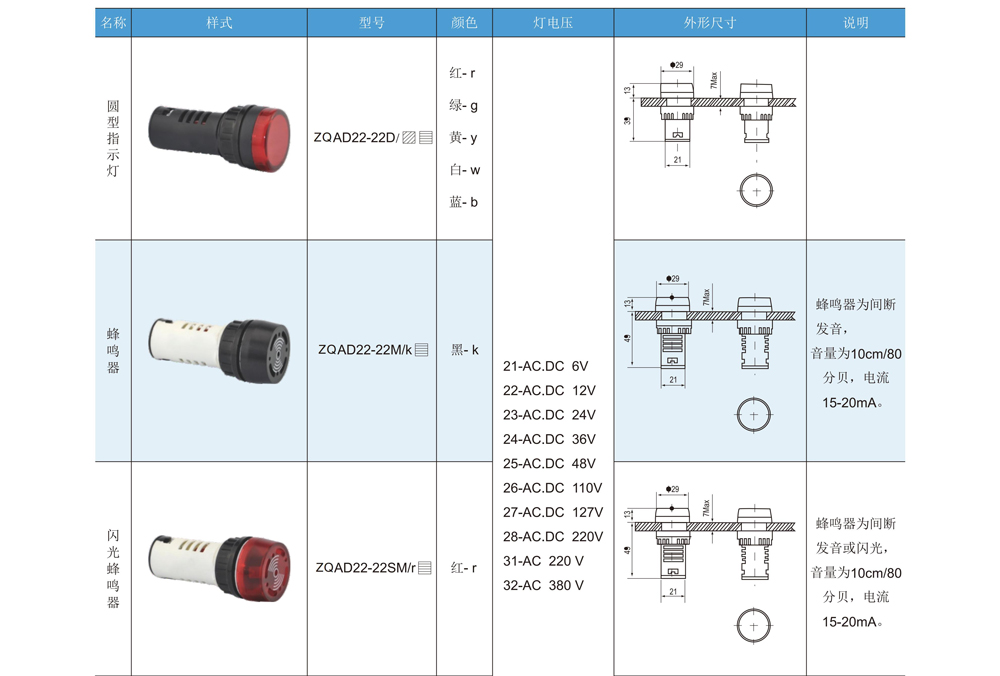

ZQAD22-22系列

特別說明：

• 超短型指示燈適合于安裝空間較為狹小的地方
• 所有超短型指示燈均適用開孔中
• 22DC電源的指示燈可適用于AC電源
• 因散熱條件關系，DC220V電壓建議使用長燈
• 型號一欄的網內填寫顏色,■填寫電壓等級代碼

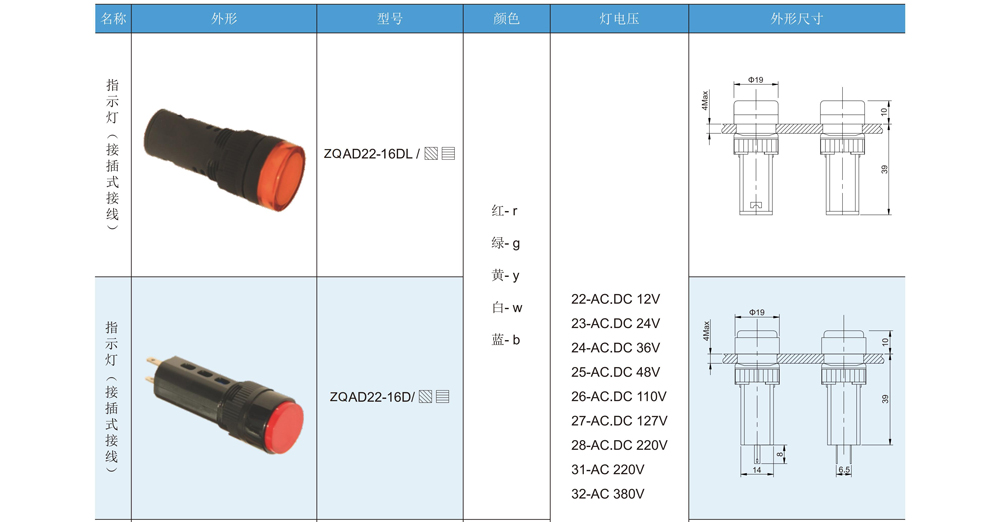

ZQAD22-16系列

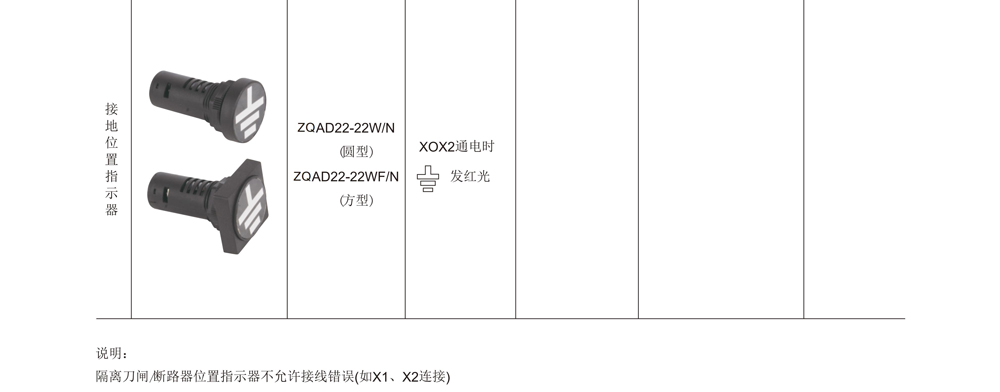

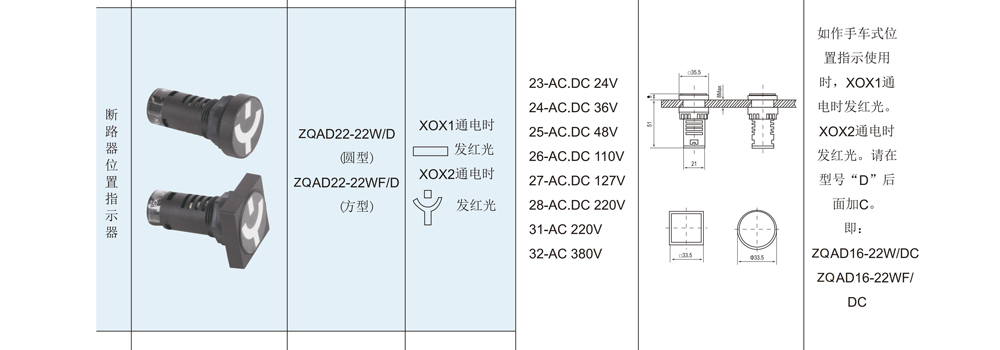

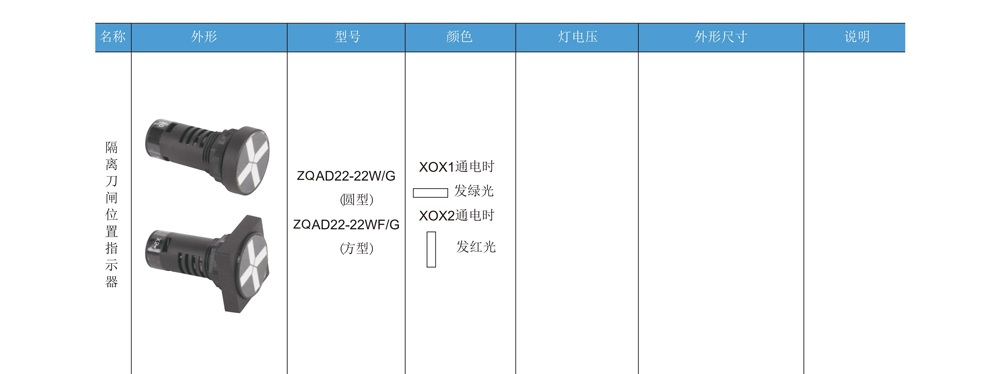

ZQAD22-22W系列

按鈕/指示燈頭部印字符號

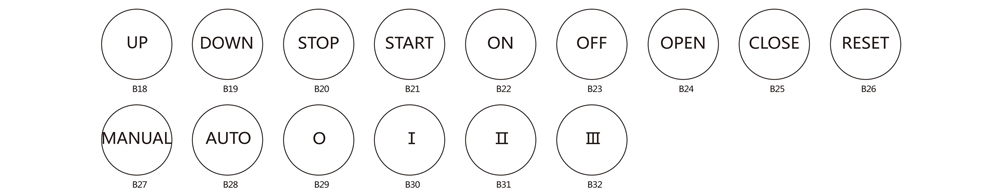

標準符號

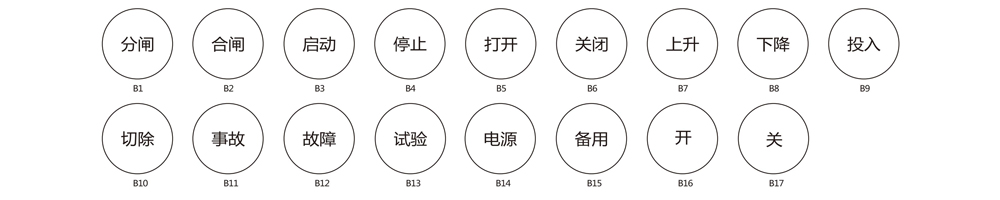

中文符號

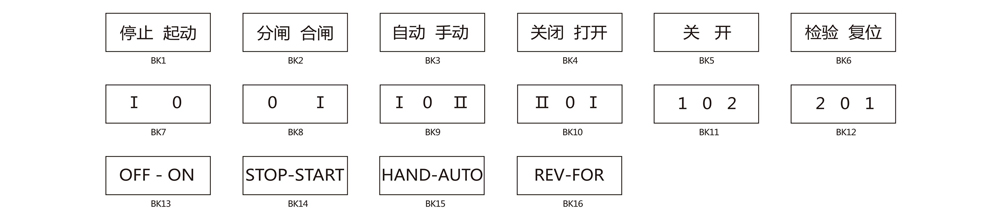

標牌框印字

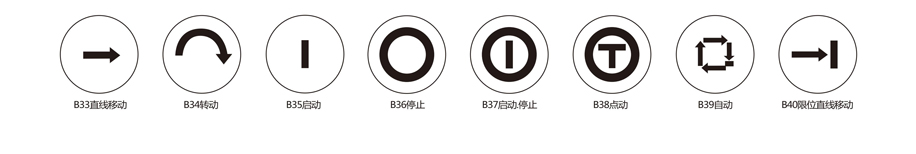

ISO符號
